Fil noir de calibre 22 pour bandes LED COB
Le fil toronné de calibre 22 est utilisé dans de nombreux secteurs et projets. Notre fil de câblage 22 AWG est conforme aux normes UL et RoHS. Polyvalent et de haute qualité, ce fil électrique répond à tous vos besoins.
Lire la politique de retour
Fil noir de calibre 22 Fabriqué avec une gaine en PVC de haute qualité et un fil de cuivre étamé, il est appliqué aux bandes lumineuses à LED COB, aux pilotes à LED, aux batteries de voitures jouets, aux faisceaux de câbles, aux panneaux solaires et à l'éclairage des ampoules et peut être personnalisé avec de petits MOQ.

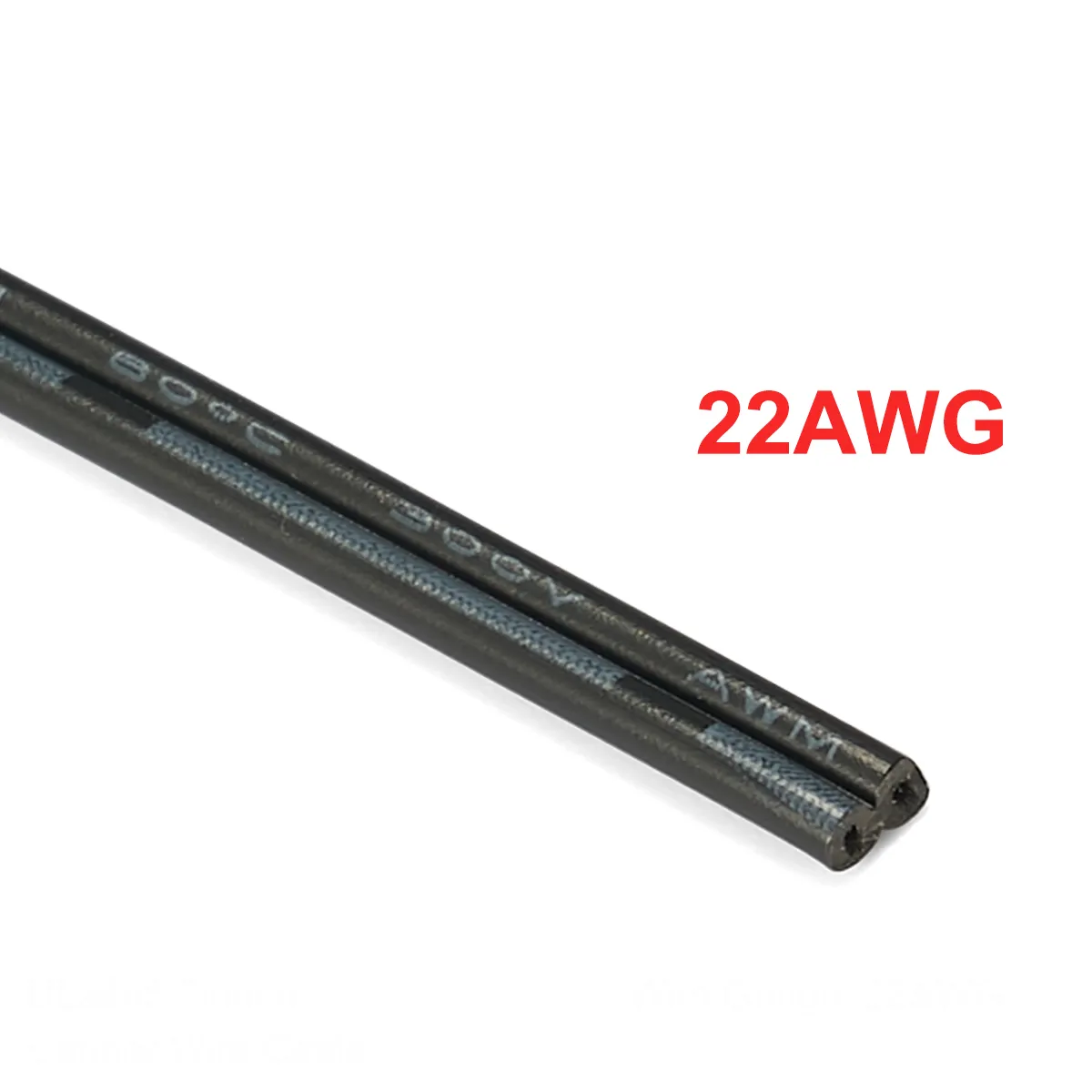

Qu'est-ce qu'un fil noir de calibre 22 ?
Le fil de calibre 22 est le calibre de fil standard américain (AWG) avec une section transversale de 0.3256 millimètre carré.
L'AWG (American Wire Gauge), une norme permettant de distinguer les diamètres de fils, est également connue sous le nom de Brown & Sharpe Wire Gauge. Ce système de calibre de fil normalisé est utilisé aux États-Unis depuis 1857.
La valeur devant le calibre AWG (par exemple, 24AWG, 26AWG) indique le nombre de trous que le fil traversera avant d'atteindre son diamètre final. Plus la valeur est élevée, plus le fil traversera de trous et plus son diamètre sera petit.
Un fil plus épais a une meilleure résistance physique et une résistance plus faible, mais plus le fil est épais, plus il faut de cuivre pour fabriquer le câble, ce qui donne un câble plus lourd, plus difficile à installer et plus cher.
Quels sont les avantages du fil de cuivre étamé de calibre 22 ?
Le fil de cuivre étamé de calibre 22 est généralement utilisé pour alimenter des applications basse tension et faible courant telles que les bandes lumineuses à LED COB 12 V, les batteries de voitures jouets électroniques, l'éclairage des ampoules, etc.
Ils constituent un choix idéal pour une situation où les conducteurs doivent être acheminés rapidement, et ce fil de cuivre de calibre 22 est utile pour des installations rapides et des parcours faciles.

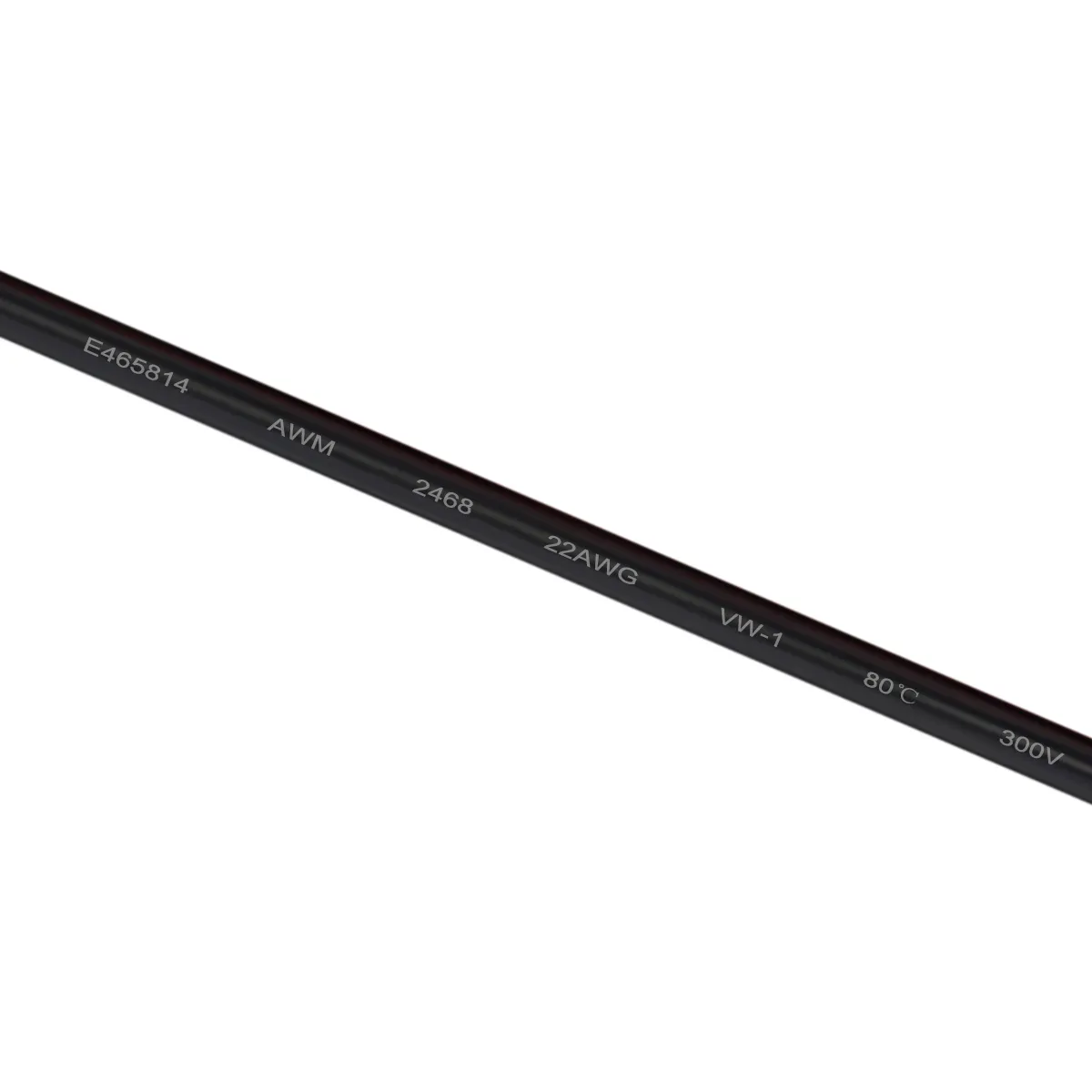

Spécifications du fil 22 AWG
| Quantité de conducteurs : | 2 |
| Couleur du fil : | noir |
| Taille du conducteur: | 22AWG |
| Construction (n°/mm) : | 7/0.12 |
| Matériau du conducteur: | cuivre étamé toronné |
| Matériau d'isolation: | PVC |
| Longueurs de fil disponibles : | 100m / roll |
| Diamètre extérieur: | 1.6mm |
| Tension de fonctionnement: | 300 V max. |
| Température nominale : | -20 ~ 80 ° C |
| Conformité : | RoHS |
Articles inclus:
1 x 1Rouleau de fil de calibre 00, 22 m
Remarque :
-
Remarque : la longueur, la couleur et le type de fil peuvent être personnalisés ; veuillez nous contacter pour demander le prix et la quantité minimum de commande !

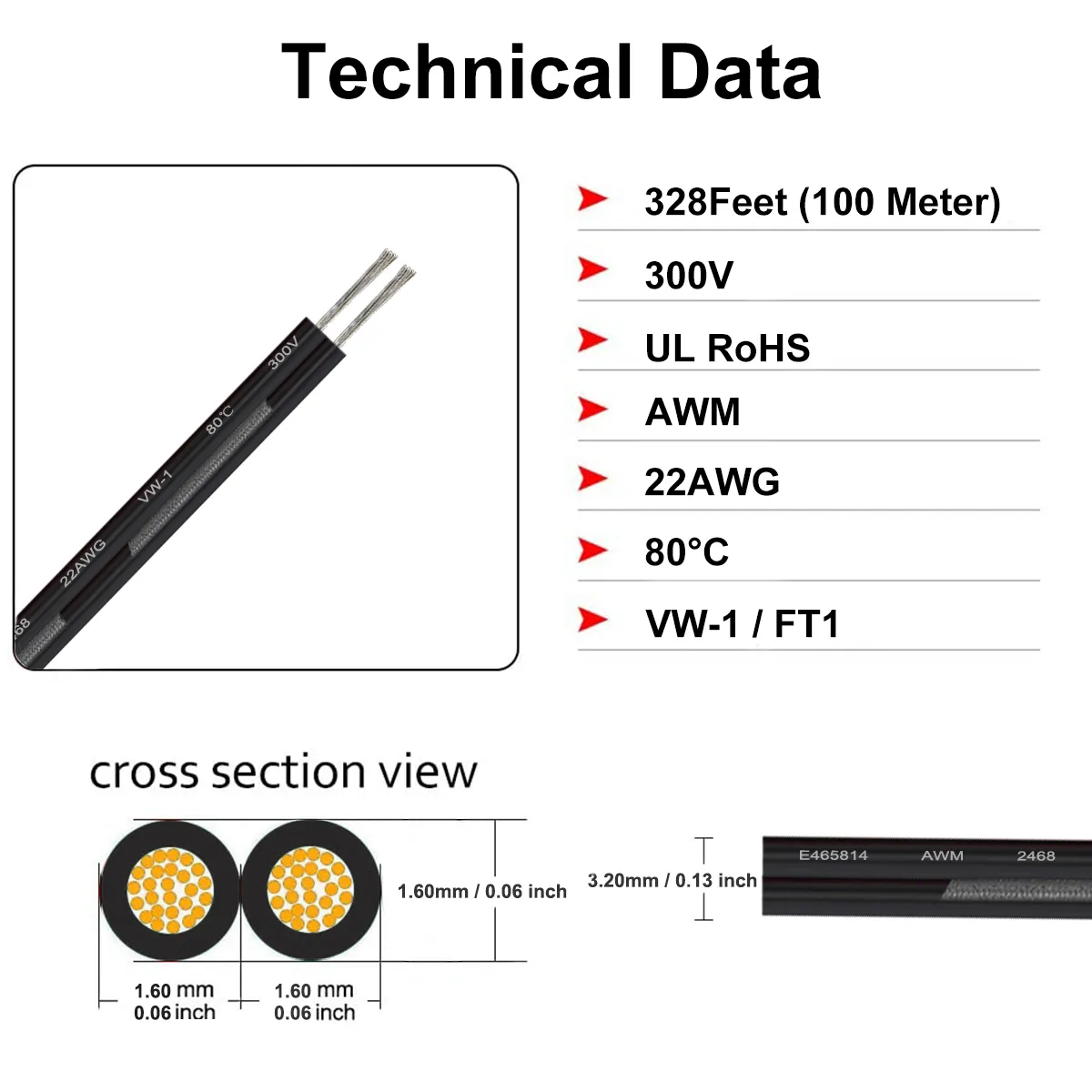

Quelles sont les dimensions des fils de calibre 22 à 18 ?
CONDUCTEUR (mm)
ISOLATION (mm)
RÉSISTANCE MAX.COND. (Ω/km, 20°C, CC)
AWG
CONSTRUCTION (N°/mm)
DIAMÈTRE (mm)
ÉPAISSEUR (mm)
Diamètre extérieur (mm)
(Ω / km)
22
17/0.16
0.76
0.38
1.6
57.52
20
26/0.16
0.94
0.38
1.8
37.61
18
41/0.16
1.18
0.38
2.1
23.85
| CONDUCTEUR (mm) | ISOLATION (mm) | RÉSISTANCE MAX.COND. (Ω/km, 20°C, CC) | |||
| AWG | CONSTRUCTION (N°/mm) | DIAMÈTRE (mm) | ÉPAISSEUR (mm) | Diamètre extérieur (mm) | (Ω / km) |
| 22 | 17/0.16 | 0.76 | 0.38 | 1.6 | 57.52 |
| 20 | 26/0.16 | 0.94 | 0.38 | 1.8 | 37.61 |
| 18 | 41/0.16 | 1.18 | 0.38 | 2.1 | 23.85 |
À quoi sert un fil de calibre 22?
Ce fil de calibre 22 convient aux appareils mobiles moyens et légers, aux instruments et compteurs, aux appareils électroménagers, aux équipements électroniques, à l'éclairage électrique et à d'autres lieux d'utilisation flexibles.
Peut transmettre des signaux de contrôle et des signaux de puissance posés dans des ponts et des tuyaux.
Cordon d'alimentation d'entrée et de sortie.
Convient aux lignes électriques LED, à la diffusion, à la musique de fond, aux appareils électriques, à l'instrumentation, aux télécommunications, etc.
Où acheter du fil de calibre 22 ?
En tant que professionnel fabricant de fils électriques Depuis la Chine, DelightFire peut personnaliser tous types de fils, tels que les fils de calibre 22, 20 et 18. Vous pouvez obtenir le meilleur prix de gros directement auprès du fabricant, sans passer par un distributeur de fils électriques.
Depuis 2012, nous avons servi plus de 10000 22 clients qui ont personnalisé leurs fils et câbles selon leurs besoins. N'hésitez plus ! Faites-nous part de vos besoins pour obtenir un fil de calibre XNUMX personnalisé à un prix abordable.
