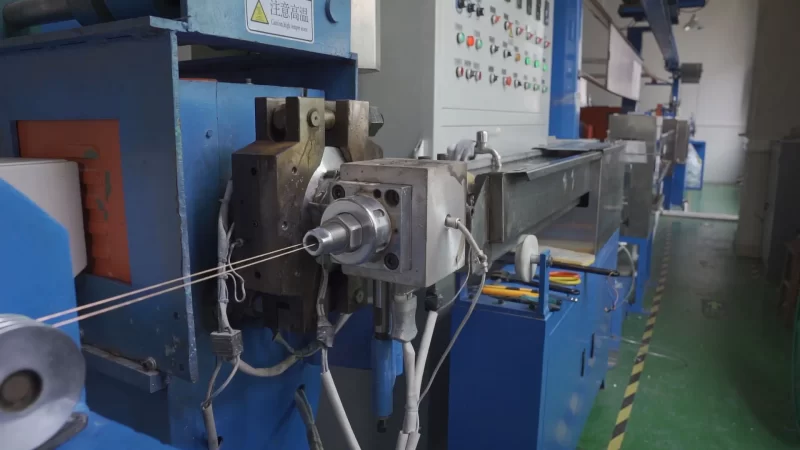

La croissance économique rapide et continue de la Chine offre un énorme espace de marché pour les produits de câble, et l'industrie du fil et du câble est la deuxième plus grande industrie en Chine après l'industrie automobile. Le câble électrique est un élément essentiel de tout éclairage et alimentation domestique ou commercial, transmettre en toute sécurité l'électricité autour d'un bâtiment là où c'est nécessaire. Différents types de câbles sont utilisés dans diverses applications à des fins différentes et sont généralement adaptés à des exigences et réglementations spécifiques. Cet article souhaite présenter en détail les câbles électriques sous différents angles.

Qu'est-ce qu'un câble électrique?

Un câble électrique est un assemblage d'un ou plusieurs fils côte à côte ou regroupés, qui sert à transporter le courant électrique.

Un ou plusieurs câbles électriques et leurs connecteurs correspondants peuvent être formés en un ensemble de câbles, qui n'est pas forcément adapté pour connecter deux appareils mais peut être un produit partiel (par exemple., soudé sur une carte de circuit imprimé avec un connecteur monté sur le boîtier). Les assemblages de câbles peuvent également prendre la forme d'un arbre à câbles ou d'un faisceau de câbles pour connecter de nombreux terminaux.

À quoi servent les câbles électriques?

Les câbles électriques relient deux appareils ou plus, permettant le transfert de signaux électriques ou de puissance d'un appareil à un autre. La communication longue distance s'effectue via des câbles sous-marins. Les câbles d'alimentation sont utilisés pour la transmission en masse de courant alternatif et continu, en particulier les fils à haute tension. Les câbles électriques sont largement utilisés dans le câblage des bâtiments pour l'éclairage, Puissance, et circuits de contrôle installés en permanence dans les bâtiments. Étant donné que tous les conducteurs de circuit requis peuvent être installés dans un câble en même temps, le travail d'installation est économisé par rapport à certaines autres méthodes de câblage.

Ces câbles transportent le courant électrique jusqu'à nos maisons, des bureaux, les industries, etc. Ils sont installés dans les maisons, bâtiments, etc., et ils sont emmenés partout où il y a une population et un besoin d'électricité.

Quels sont les composants d'un câble électrique?

Un câble électrique est généralement constitué d'un conducteur électrique, Isolation, éléments auxiliaires, et gaine extérieure.

• Conducteur électrique: qui canalise le flux d'électricité.
• Isolation: il recouvre et contient le flux électrique dans le conducteur.
• Éléments auxiliaires: protéger le câble et garantir sa longévité.
• Gaine extérieure: il couvre tous les matériaux mentionnés en les protégeant de l'extérieur.

Types de électrfils d'étalonnage conducteurs

• Conducteur de fil nu: fil unique à l'état solide, pas souple, et sans revêtement.
• Conducteurs électriques en aluminium: dans certains cas, des conducteurs en aluminium sont également utilisés, même si ce métal est un 60% pire conducteur que le cuivre.
• Conducteurs électriques en cuivre: le matériau le plus couramment utilisé.
• Un conducteur en fil de cuivre souple est un ensemble de fils fins recouverts d'un matériau isolant, et ils sont flexibles et malléables.
• Câble unipolaire: un câble à un seul conducteur.
• Câble multiconducteur: un câble qui a plusieurs conducteurs.

Types d'isolation pour les câbles électriques

L'isolation consiste à placer un revêtement isolant sur le conducteur pour éviter les fuites de courant. Ils sont classés en deux grands groupes: thermoplastique et thermodurcissable.

Isolation thermoplastique

Ils sont les plus courants dans la fabrication de câbles électriques sont:

PVC: Chlorure de polyvinyle

Z1: Polyoléfines

PE: Polyéthylène linéaire

PU: Polyuréthane

Isolation thermodurcissable

Les plus courantes sont:

REP: Éthylène Propylène

XLPE: Polyéthylène réticulé

EVA: Acétate d'éthyle et de vinyle

ET: Silicone

PCP: Néoprène

SBR: Caoutchouc naturel

Conseil: Physiquement, un câble électrique est un ensemble constitué d'un ou plusieurs conducteurs avec leurs isolations et écrans éventuels, revêtement individuel(s), protection de l'assemblage, et revêtement de protection(s). Les câbles électriques peuvent être rendus plus flexibles en toronnant les fils. Dans ce processus, petit individu fils électriques sont torsadés ou tressés ensemble pour produire des fils plus gros qui sont plus flexibles que les fils solides de taille similaire. Regrouper les petits fils avant le toronnage concentrique ajoute le plus de flexibilité. Les fils de cuivre d'un câble peuvent être nus ou recouverts d'une fine couche d'un autre métal, le plus souvent de l'étain mais parfois de l'or, argent, ou un autre matériel. Étain, or, et l'argent sont beaucoup moins sujets à l'oxydation que le cuivre, ce qui peut prolonger la durée de vie du fil et faciliter la soudure. L'étamage est également utilisé pour assurer la lubrification entre les brins, et l'étamage a été utilisé pour aider à enlever l'isolation en caoutchouc. Des poses serrées pendant l'échouage rendent le câble extensible (CBA - comme dans les cordons des combinés téléphoniques).

Les câbles peuvent être solidement fixés et organisés à l'aide de goulottes, chemins de câbles, attaches de câble, ou laçage. Les câbles à flexion continue ou flexibles utilisés dans les applications mobiles dans les porte-câbles peuvent être fixés à l'aide de dispositifs de décharge de traction ou d'attaches de câble.

Quels sont les critères de dimensionnement des conducteurs électriques?

Il existe deux critères de dimensionnement pour les conducteurs en cuivre:

Dans le calibre de fil américain AWG, les conducteurs sont définis en spécifiant le nombre de fils et le diamètre de chaque fil.

En taille européenne (mm2), les conducteurs sont définis en spécifiant la résistance maximale du conducteur (Ah/km). Les conducteurs massifs ou souples sont définis en précisant le nombre minimum de fils ou le diamètre maximum des câbles qui les composent. En outre, les sections géométriques réelles sont inférieures à celles indiquées comme nominales.

Quelles sont les protections métalliques pour les câbles électriques?

Dans certains cas, les câbles peuvent avoir des blindages métalliques.

• Écrans: ce sont des protections métalliques électriques appliquées pour isoler les signaux qui traversent l'intérieur de la ligne d'éventuelles interférences externes.
• Armures: ce sont des protections mécaniques qui protègent le câble des éventuelles agressions extérieures: animaux, coups, etc.

Types de couleurs dans les câbles électriques et leur signification

Les couleurs des câbles électriques sont régies par la norme CEI de la Commission électrique internationale 60446. Pour l'identification des conducteurs, les couleurs suivantes sont autorisées: le noir, brun, rouge, orange, jaune, vert, bleu, violet, gris, blanche, rose, et turquoise.

• Conducteur neutre: bleu. Il est recommandé de ne pas utiliser plus de conducteurs bleus pour éviter toute confusion.
• Conducteur de phase: le noir, gris, ou marron.
• Conducteur de protection ou de mise à la terre: deux couleurs, jaune et vert. L'utilisation de câbles unicolores jaunes ou verts n'est autorisée qu'aux endroits où, pour des raisons de sécurité, il n'y a aucune possibilité de confusion avec le système de mise à la terre.

Quels sont les types de câbles électriques?

Différents types de câbles électriques ont leurs utilisations et applications spécifiques. Aujourd'hui, plus que 20 types de câbles sont conçus pour des applications allant de la transmission à l'industrie lourde. Voici les câbles courants que vous pouvez utiliser dans vos projets: câbles gainés non métalliques, câbles d'alimentation souterrains, câbles sous gaine métallique, câbles multiconducteurs, câbles coaxiaux, câbles à paire torsadée non blindés, câbles plats, câbles d'enfouissement direct, Câbles HDMI, câbles d'enceintes, câbles de catégorie 5e, câbles bifilaires, câbles à double bobine, câbles appariés, et câbles à paires torsadées.

Câbles gainés non métalliques

Ces câbles sont également appelés fils de construction non métalliques ou câbles NM. Ils se caractérisent par une gaine plastique souple à deux à quatre fils (Les câbles TECK sont recouverts d'une isolation thermoplastique) et un fil nu pour la mise à la terre. Cette variété particulière de câble est destinée à une utilisation souterraine ou extérieure, dans des locaux à l'abri de l'humidité et à l'écart de toute source de chaleur, et ne doit pas être enterré ou courir à l'extérieur des murs. Il est préférable de l'utiliser derrière les murs et les plafonds et dans les vides de plancher. Cependant, Les câbles à gaine non métallique NM-B et NM-C sont la forme la plus courante de câblage résidentiel intérieur.

Câbles d'alimentation souterrains

Ces câbles sont très similaires aux câbles NM-B, mais au lieu que chaque fil soit enfermé individuellement dans du thermoplastique, les fils sont regroupés et noyés dans un matériau souple. Similaire aux câbles NM, Les câbles UF sont disponibles en différentes tailles pour répondre à tous les codes électriques et sont marqués avec les mêmes informations que les câbles NM, plus le logo UF, et sont généralement utilisés pour l'éclairage extérieur et les applications au sol. Leur haute résistance à l'eau les rend idéales pour les zones humides telles que les jardins, luminaires en plein air, pompes, etc.

Câbles sous gaine métallique

Également appelés câbles armés ou BX, les câbles à gaine métallique alimentent généralement l'alimentation principale ou les gros appareils. Ils ont trois fils de cuivre toronnés simples (un fil de courant, un fil de terre, et un fil neutre) et sont isolés avec du polyéthylène réticulé, un liner PVC, et une gaine en PVC noir. Les câbles BX avec une gaine métallique sont généralement utilisés pour les applications extérieures et les installations à fortes contraintes qui sont relativement coûteuses et difficiles à manipuler. On les trouve généralement dans les maisons plus anciennes, mais pas dans les maisons nouvellement construites et pour une utilisation en intérieur uniquement..

Câbles multiconducteurs

Ce câble est couramment utilisé dans les maisons car il est simple à utiliser et bien isolé. Les câbles multiconducteurs ou multiconducteurs sont caractérisés par le fait d'avoir plus d'un conducteur, dont chacun est isolé individuellement. En outre, une couche d'isolation extérieure est ajoutée pour plus de sécurité. Différentes variétés sont utilisées dans l'industrie, comme le serpent audio multicœur’ câbles utilisés dans l'industrie de la musique.

Câbles coaxiaux

Coaxial (parfois de l'hélium) les câbles ont une isolation tubulaire protégeant le conducteur intérieur, qui à son tour est entouré d'un blindage conducteur tubulaire et éventuellement d'une gaine extérieure pour une isolation supplémentaire. Connu sous le nom de "coaxial’ car les deux boucliers intérieurs ont le même axe géométrique, ces câbles sont souvent utilisés pour transporter des signaux de télévision et connecter des équipements vidéo.

Câbles à paire torsadée non blindés

Comme son nom l'indique, ce type se compose de deux fils torsadés ensemble. Les fils ne sont pas isolés, ce qui rend ce câble idéal pour la transmission de signaux et les applications vidéo. Comme ils sont plus abordables que les câbles coaxiaux ou à fibre optique, Les câbles UTP sont souvent utilisés pour la téléphonie, des caméras de sécurité, et réseaux de données. Les câbles UTP avec noyaux en cuivre ou en cuivre massif sont populaires pour une utilisation en intérieur car ils sont flexibles et peuvent être facilement pliés pour une installation murale.

Câbles plats

Les câbles plats sont couramment utilisés dans les ordinateurs et les périphériques. Différents fils conducteurs sont parallèles les uns aux autres dans un même plan, ressemblant visuellement à un ruban plat. Ces câbles sont assez flexibles et ne peuvent gérer que des applications basse tension.

Câbles d'enfouissement direct

Aussi connu sous le nom de DBC, ces câbles sont des câbles à fibres optiques coaxiaux ou groupés spécialement conçus qui ne nécessitent pas de gaine supplémentaire, Isolation, ou conduit avant d'être enfoui sous terre. Ils disposent d'un noyau en métal lourd avec de nombreuses couches de gaine métallique en ruban., superpositions en caoutchouc lourd, gel anti-vibration, et un ruban renforcé de fil enveloppé imperméable. Haute résistance aux changements de température, humidité, et d'autres facteurs environnementaux les rendent populaires pour les besoins de transmission ou de communication.

Câbles HDMI

Il s'agit d'un câble en caoutchouc généralement utilisé pour transmettre la vidéo numérique, son surround multicanal, et des données de contrôle avancées sur une seule ligne. Une interface audio-vidéo entièrement numérique qui transmet les signaux dans un format non compressé et qui est économique. Types de connecteurs HDMI:

• Le type A/B est défini dans le HDMI 1.0 spécification.
• Le type C est défini dans le HDMI 1.3 spécification.
• Le type D/E est défini dans le HDMI 1.4 spécification.

Câbles d'enceintes

Ils sont utilisés pour établir des connexions électriques entre les haut-parleurs et les amplificateurs audio. Un type de fil à fermeture éclair dans lequel deux conducteurs électriques ou plus sont isolés individuellement dans du plastique ou du caoutchouc et peuvent être facilement séparés.

Câbles de catégorie 5e

Souvent appelé câble Ethernet, ils répondent à la norme de l'industrie pour les paires torsadées non blindées (PTU) câble et sont utilisés pour connecter des téléphones, des ordinateurs, automatisation de la maison, et réseaux A/V. Les câbles en cuivre sont généralement constitués de 4 paires de fils (8 conducteurs au total) enveloppé dans une veste.

Câbles bifilaires

C'est un appartement, câble à deux fils pour la transmission entre l'antenne et le récepteur, par exemple., pour la télévision et la radio.

Câbles à double bobine

Cette variante de câble coaxial comporte deux conducteurs internes au lieu d'un et est utilisée pour les signaux à grande vitesse sur de très courtes distances.

Câbles appariés

Ce câble est généralement utilisé pour les applications CC ou CA basse fréquence avec deux conducteurs isolés séparés,

Câbles à paires torsadées

Ce câble est similaire aux lignes jumelées, mais les fils isolés sont torsadés ou entrelacés.

Conseil: Les câbles à gaine non métallique et métallique nécessitent des outils de coupe spéciaux pour couper la gaine, mais pas les fils internes. Ils nécessitent également des manchons insérés aux deux extrémités pour empêcher les bords tranchants du métal d'endommager les câbles et les boîtiers et connecteurs électriques spéciaux..

Que signifient les étiquettes sur les câbles électriques?

Toutes les informations que vous devez connaître sur un type de câble sont imprimées sur sa gaine.

• Taper: Indiquera le type de câbles, comme NM-B ou UF.
• Jauge: Le calibre des fils individuels à l'intérieur du câble, tel que 14, 12, 10, etc.
• Nombre de fils: Ce nombre suit la jauge. Par exemple, 14/2 indique deux fils de calibre 14 (un fil de terre, si partie du câble, n'est pas inclus dans ce nombre) dans la ligne.
• Mise à la terre: Le mot “SOL” ou la lettre “g” indique la présence d'un fil de terre.
• Tension nominale: La cote la plus courante pour un usage résidentiel est 600 volts, mais cela peut varier. Le nombre indique la tension maximale que le câble peut transporter en toute sécurité.
• UL: Indique que le câble est certifié en matière de sécurité et approuvé pour une utilisation par Underwriters Laboratories.

Où acheter des câbles électriques?

Une meilleure compréhension des câbles garantira que l'alimentation électrique de votre maison fonctionne efficacement et en toute sécurité. Besoin d'acheter un câble ou souhaitez en savoir plus sur les produits?
