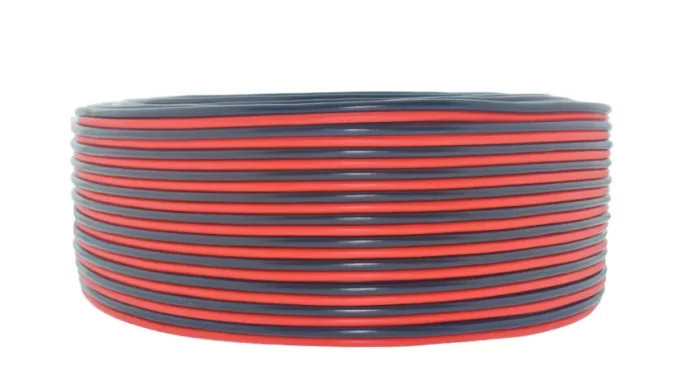

UL2468-Kabel

UL2468 ist ein flexibler Standard-Schaltdraht für die interne Verdrahtung elektronischer und elektrischer Geräte. Er verfügt typischerweise über einen einadrigen verzinnten Kupferleiter, PVC-Isolierung, eine Nennspannung von 300 V und einen Temperaturbereich von 80 °C bis 105 °C. Der Drahtdurchmesser variiert je nach Verdrahtungsbedarf in der Regel zwischen 16 AWG und 24 AWG.

Der Litzenleiter nach UL2468 bietet im Vergleich zu Massivdrähten eine höhere Flexibilität und ermöglicht so die Verlegung in engen Räumen bei reduziertem Bruchrisiko. Litzenleiter bieten zudem einen höheren Widerstand und verbessern die Leitfähigkeit und Wärmeableitung für einen sichereren Betrieb.

Bei UL2468-Kabeln werden hauptsächlich Einzelleiterkabel verwendet, da sie für die interne Anschlussverdrahtung in der Elektronik, in Steuerungssystemen und in Geräten optimiert sind, wo Einzelleiterkabel für Flexibilität und einfache Installation sorgen.

Ja. Mit den richtigen Techniken und Werkzeugen kann UL2468 vorab abisoliert oder mit Steckverbindern abgeschlossen werden.

Ja. UL2468-Kabel sind flammhemmend und erfüllen die UL-Standards VW-1 bzw. FT1. Das bedeutet, dass sie bei Kontakt mit Flammen selbstverlöschend sind.

Bei der Bündelung von UL2468-Kabeln ist eine Leistungsreduzierung erforderlich, da mehrere Kabel den Luftstrom beeinträchtigen und zu Wärmestaus neigen. Korrekte Leistungsreduzierungsregeln, z. B. 50 % für 24+ gebündelte Kabel, gewährleisten einen sicheren Betrieb gemäß UL-Zertifizierung.

Bei 24AWG UL2468-Kabeln beträgt die Dicke der PVC-Isolierung im Allgemeinen 0.25 mm (0.010 Zoll) und der Gesamtaußendurchmesser liegt je nach spezifischer Anwendung und Toleranzen zwischen 1.0 mm und 1.3 mm.

UL2468 wird typischerweise für interne Elektronik und Geräte mit einer Standardtemperaturbeständigkeit von 80 °C verwendet und ist daher nicht die erste Wahl für Fahrzeugmotoren und -geräte. TXL (125 °C) und GPT (105 °C) mit überlegener Hitze- und Chemikalienbeständigkeit sind bessere Kabel für die Automobilindustrie.

In EMI-empfindlichen Umgebungen können Mitarbeiter folgende Methoden zur Abschirmung von UL2468 verwenden: Folienschirmung, Kupfergeflechtschirmung oder Twisted Pair mit Erdungsdraht. Eine ordnungsgemäße Erdung ist ebenfalls unerlässlich für den EMI-Schutz.
